Accélérez le diagnostic
de vos installations

Diagnostic de vos installations


  • Détectez les anomalies sur les signaux électriques de vos équipements : variateurs, moteurs, alimentations sans intervention sur le câblage.
    • La prise d’information est réalisée sans danger directement au contact des fils d’entrées et/ou de sorties des équipements que vous souhaitez vérifier. Le système est autonome.

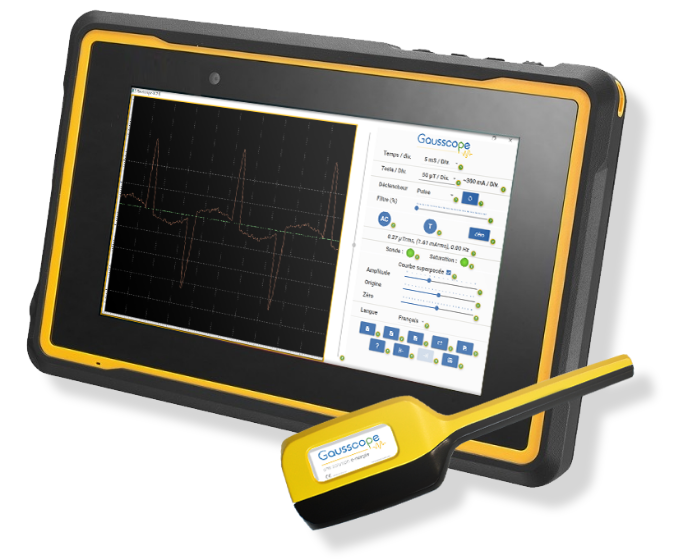

    • Couplée à une tablette ou un PC portable, le logiciel de visualisation vous permet d’interpréter la forme du courant électrique, en temps réel à vide ou avec des montées en charge.
    • En comparant avec des diagrammes types que nous vous fournissons, vous caractérisez les anomalies du signal symptomatiques d’un équipement défectueux.
    • La précision du diagnostic vous permet de choisir plus rapidement la nature de l’intervention à mener : vous ne remplacez que les pièces qui le nécessitent, ce qui vous fait gagner du temps !

Exemples d'utilisation


Les variateurs de vitesse

    • Sur une ligne de production, nous constatons les phénomènes suivants : défaut de puissance, fonctionnement haché ou par à-coups.

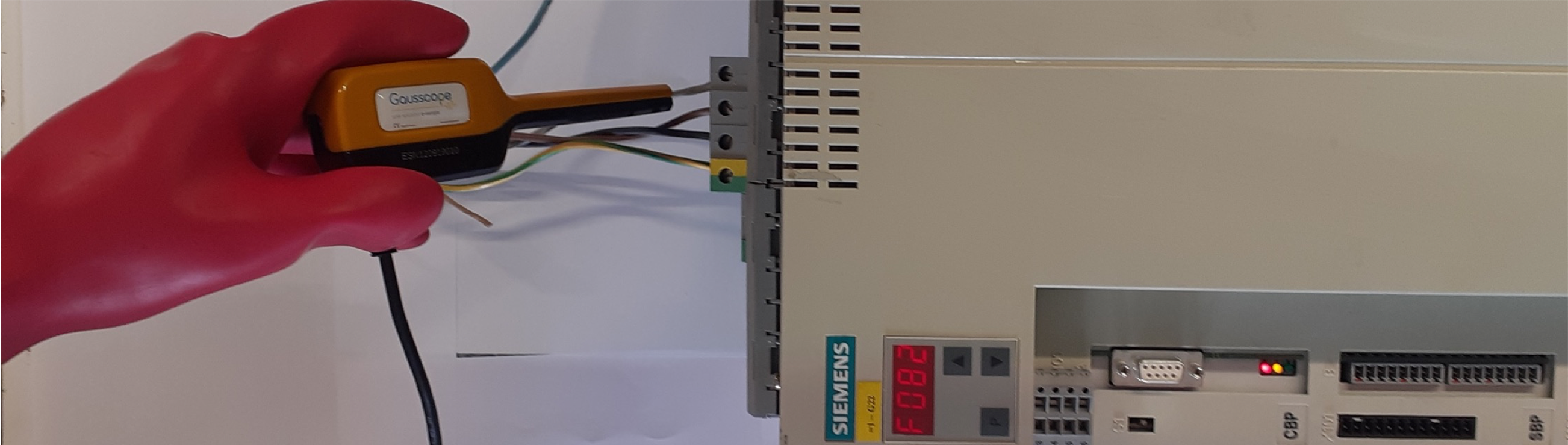

    • La prise d’information est réalisée sans danger avec Gausscope au contact des fils, la visualisation du courant met en évidence la localisation et l’origine du défaut en amont, en aval ou au sein même du variateur.
    • Ces informations factuelles accélèrent la prise de décision pour la nature de l’intervention : remplacement ou réparation.

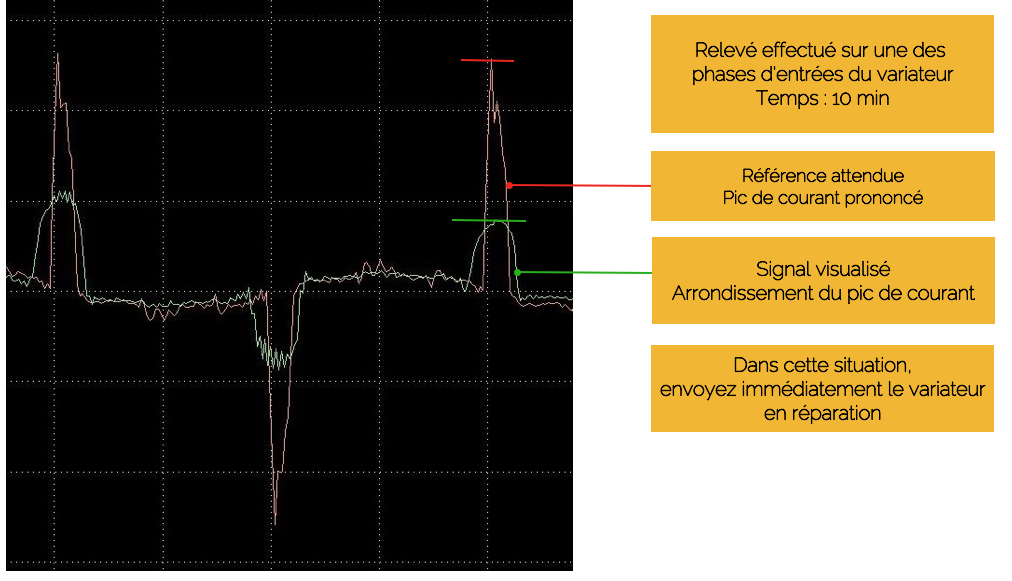

    • La courbe verte relevée sur l’équipement met en évidence un écart important par rapport à la référence attendue matérialisée par la courbe rouge, ce qui permet de caractériser un vieillissement critique des capacités du bus du variateur et de l’envoyer en réparation.
    • Nota Bene : Une pince ampèremétrique gomme la différence entre ces 2 signaux, ne permettant pas d’identifier le défaut. Un oscilloscope visualise des tensions et ne met pas en évidence des défauts sur les courants.

Les moteurs

    • Sur une ligne de production, un moteur présente les phénomènes suivants : défaut de puissance, vibrations, fonctionnement haché ou par à-coups.

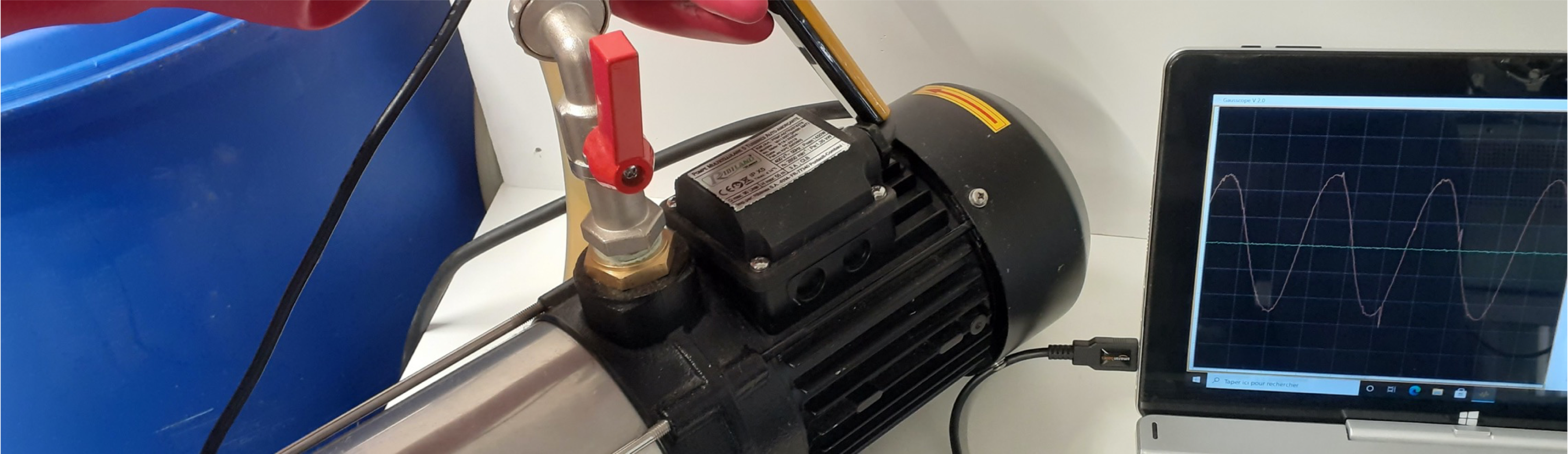

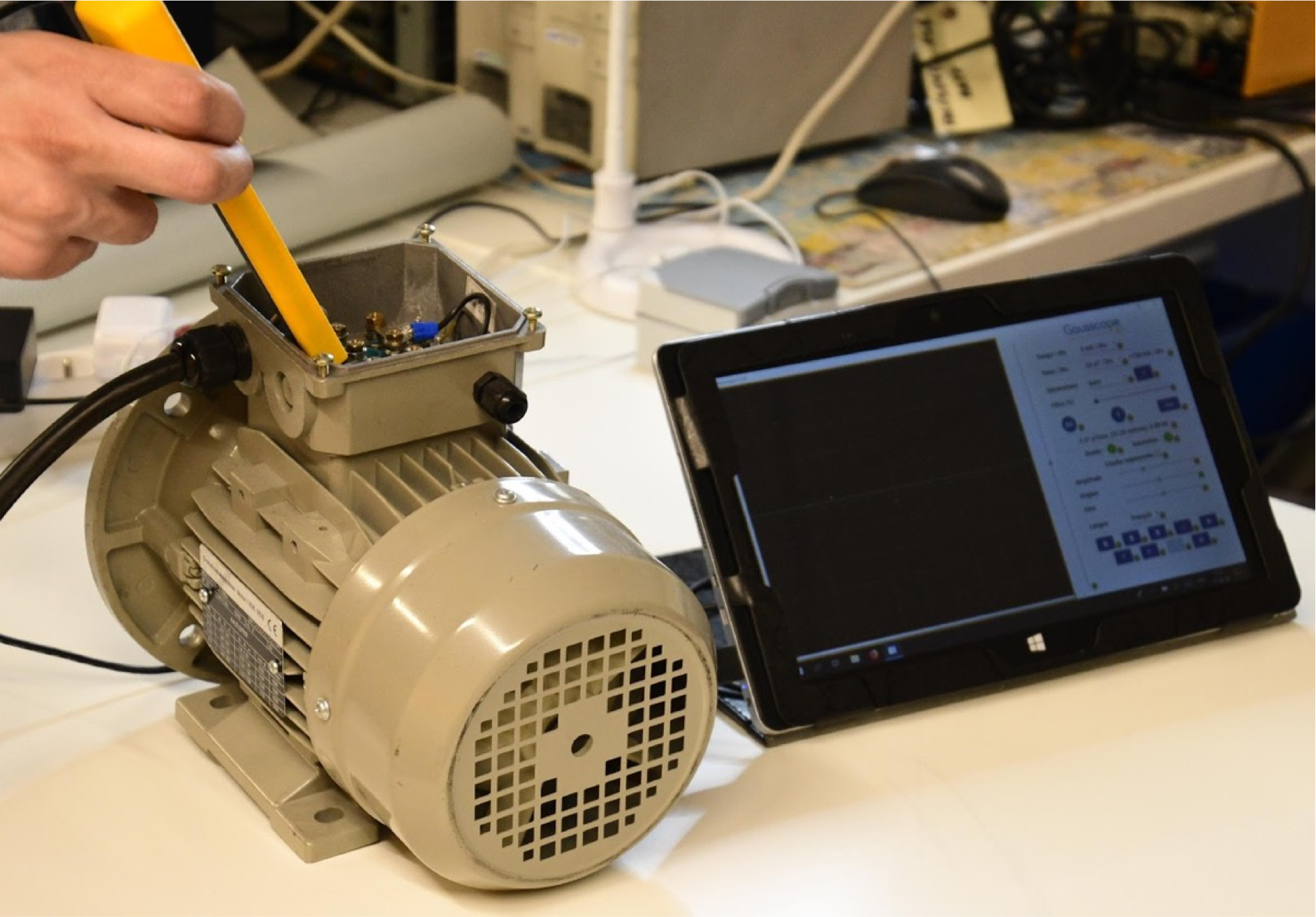

    • La prise d’information est réalisée sans danger avec Gausscope au contact des fils, la visualisation du courant met en évidence la localisation et l’origine du défaut en amont, au sein même du moteur ou au niveau de la charge.
    • Ces informations factuelles accélèrent la prise de décision pour la nature de l’intervention : remplacement ou réparation.

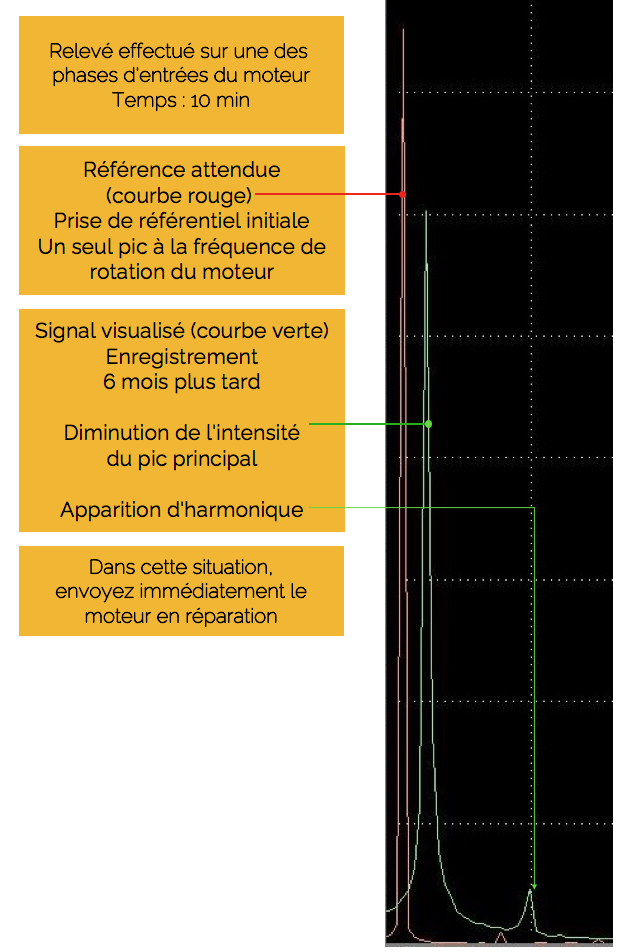

    • L’apparition d’harmonique se visualise avec une approche en fréquentiel. Dans cet exemple, la forme du signal est révélatrice d’une vibration imperceptible au niveau de la charge du moteur : palier, roulement, etc.. ?
    • En observant les courbes du courant, il devient possible de discriminer les problèmes mécaniques des problèmes électriques.
    • Nota Bene : Un enregistrement thermique ne peut pas mettre en évidence ce défaut. Les enregistrements vibratoires sont plus difficiles à interpréter.

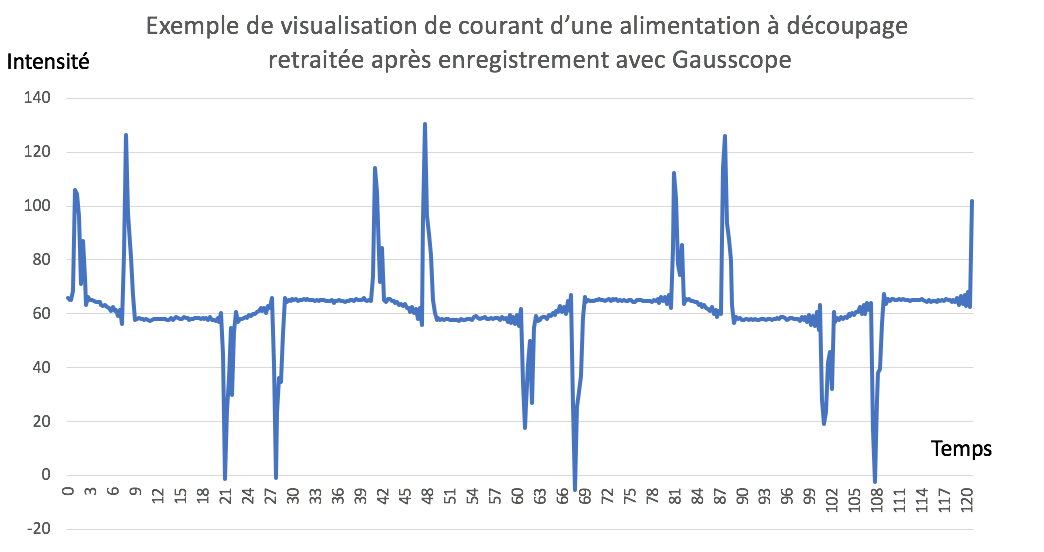

Les alimentations à découpage

Sur une ligne de production, nous constatons les phénomènes suivants : absence ou défaut d’alimentation, fonctionnement haché ou par à-coups.

La prise d’information est réalisée sans danger avec Gausscope au contact des fils, la visualisation met en en évidence la localisation et l’origine du défaut en amont, en aval ou au sein même de l’alimentation à découpage.

Ces informations factuelles accélèrent la prise de décision pour la nature de l’intervention : remplacement ou réparation.

Guide des pannes PDF sur demande


Vous souhaitez recevoir nos documentations au format PDF, merci de remplir notre formulaire.

  • Présentation Gausscope et son offre
  • Guide des pannes connues et identifiables
  • Notice d’utilisation
  • Notice Technique

-> Accéder au formulaire de demande de documentation <-

Action de maintenance


Une fois l’organe défaillant identifié, si la panne concerne un équipement électrotechnique tel quel l’alimentation ou le variateur de vitesse, vous pouvez envoyer votre équipement chez un professionnel de la réparation électronique afin de trouver une solution de réparation, de fournitures reconditionnées ou d’achat de matériel neuf.


Vous pouvez vous adresser à la société E-NERGIE www.e-nergie.fr.


Si la panne concerne un moteur asynchrone ou un moteur brushless, vous pouvez vous adresser à un bobinier.

Gausscope, notre offre au service de la maintenance

Nous vous mettons à disposition la sonde et le logiciel, sans la tablette.
Vous réalisez les enregistrements, Nous analysons vos données en temporel et en fréquentiel.

479€ HT

/ mois

Offre Découverte

Sans engagement

1 Sonde

1 Tablette sous Windows 10

1 Connectique

1 Logiciel de virtualisation

1 Mode d'emploi

1 Didacticiel

1 Guide des pannes types

1975€ HT

Achat

1 Sonde

1 Connectique

1 Logiciel de virtualisation

1 Mode d'emploi

1 Didacticiel

1 Guide des pannes types

1 an de garantie

Sur devis

Expertise

Analyse personnalisée

Définition programme surveillance

Enregistrements

Rapport d'intervention

Recommandations

Sur devis

Formation

Accompagnement et prise en main

Analyser le courant

Formation sur mesure en intra-entreprise programme surveillance
