ORGANISEZ UN SUIVI OPTIMAL
DE VOS ÉQUIPEMENTS ÉLECTRIQUES

Suivi optimal de vos équipements électriques


  • La comparaison des signaux actuels avec un référentiel vous permet d’évaluer le vieillissement de vos équipements et d’améliorer votre anticipation des pannes.
  • En fonction de votre parc machine, de votre historique des pannes ou de la criticité des possibles incidents, nous vous accompagnons dans la définition de votre programme de surveillance de vos équipements.
  • Ce programme de surveillance peut être assuré par vos équipes en interne ou externalisé auprès de nos partenaires en fonction de votre charge.
  • La première campagne de relevé réalisée selon le programme constitue le référentiel de vos équipements. Les campagnes suivantes mettent en évidence d’éventuels écarts dû au vieillissement et donnent de manière factuelle des éléments de décisions d’achat, de réparations ou de révisions d’équipements.

Collecte des Données


Procédure d'enregistrement des points



  • La comparaison des signaux actuels avec un référentiel vous permet d’évaluer le vieillissement de vos équipements et d’améliorer votre anticipation des pannes.
  • Créer un dossier d’enregistrement sur vos dossiers Windows : Idéalement un dossier par équipement.

  • Régler le défilement et l’amplitude afin d’obtenir une vision satisfaisante

  • Mettre le déclencheur sur Pulse pour figer l’enregistrement

  • Enregistrer le fichier au format xml en utilisant ou Enregistrer le fichier au format jpeg en utilisant

  • Nommez le fichier de la manière suivante :

« Année / Mois / Jour – Entreprise – Identification appareil – Phase 1/2/3 – Temporel ou Fréquentiel – xml ou jpeg »



Exemples :

210512 – E-NERGIE – Variateur Siemens ligne production 3 – Phase 2 – Fréquentiel – xml

210624 – E-NERGIE – Variateur Siemens ligne production 3 – Phase 3 – Temporel – jpeg



-> Envoyez vos fichiers à expertise@gausscope.com <-

(devis d’interprétation sur demande)

Exploitation des Données


Il est possible de re-traiter les données collectées et enregistrées grâce à Gausscope. Les données sont enregistrées au format xml. Il suffit ensuite de suivre périodiquement l’évolution des enregistrements et de détecter ainsi les signaux d’alerte et de vieillissement précoce des équipements.

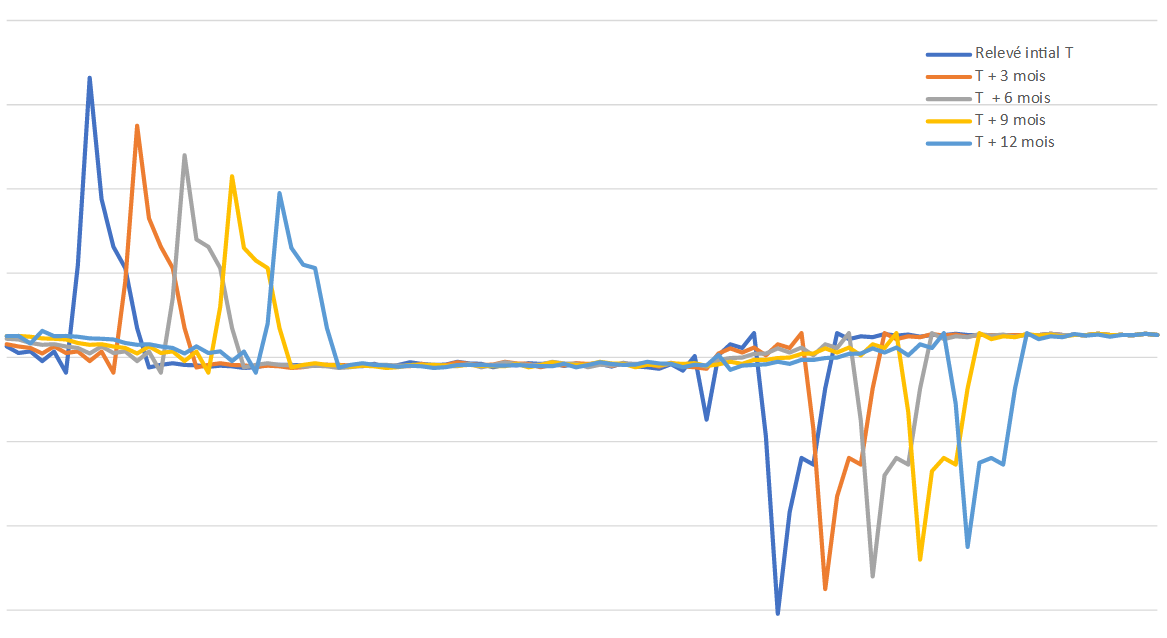

Exemple d’évolution dans le temps d’une alimentation à découpage

Exemples de Traitements


Relevés des phrases d'entrées temporelles L1 / L2 / L3 sur un variateur - 30 kW


Le traitement des fichiers xml permet de visualiser sur un même graphique l’ensemble des phases.


Le découpage sur ce variateur fonctionne parfaitement sur chacune des 3 phases. Ceci va nous servir de référence pour analyser le variateur suivant.

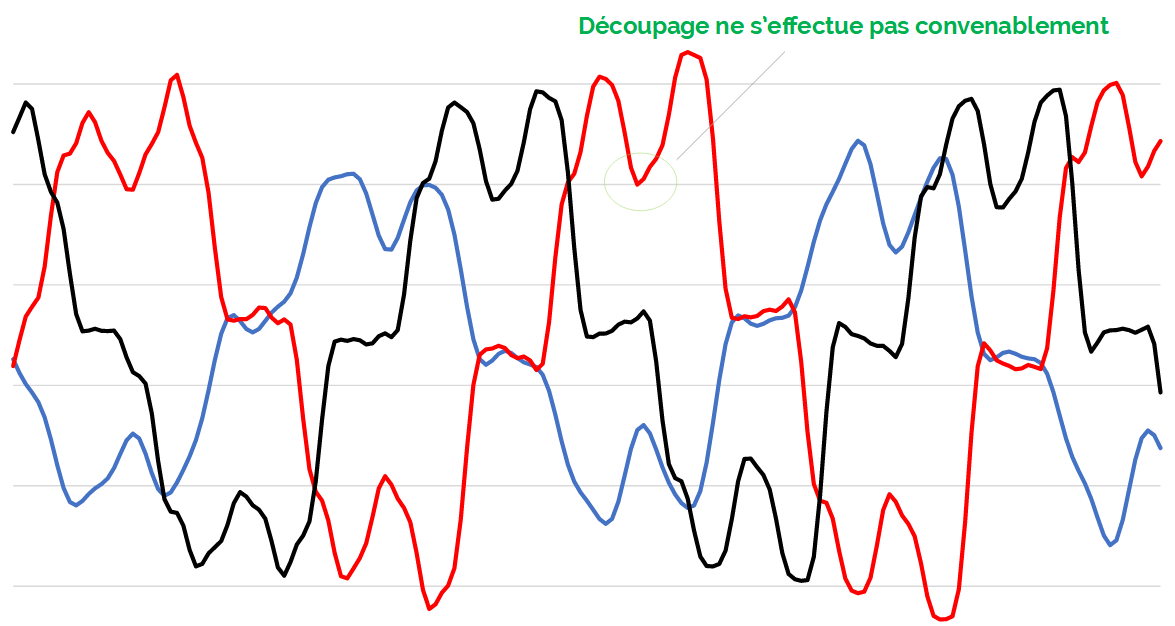

Relevés des phases d’entrées temporelles L1 / L2 / L3 sur un variateur similaire – 30kW



Aucune des phases d’entrées du variateur ne découpent correctement, ce qui peut expliquer que le variateur chauffe prématurément.

Préconisation : Envoyer le variateur en révision. Refaire un enregistrement après la révision pour valider la réparation.



Relevés des phases d’entrées temporelles U / V / W sur un moteur en sortie de variateur – 30 kW



Le moteur fonctionne correctement. Aucune action corrective à prévoir à court terme.

Politique de maintenance


  • Définissez vos besoins sur vos installations :
    • Combien de variateurs avez-vous ?
    • Combien de moteurs avez-vous ?
    • Combien d’alimentation à découpage avez-vous ?
    • Quels sont vos équipements critiques ?
    • Envisagez-vous d’implanter une solution de maintenance prédictive sur votre site ?



  • Vous pouvez louer Gausscope, l’acheter et choisir l’un de nos services :
    • d’audit ou de prise de relevés
    • d’expertise et d’analyse des données
    • de prise en main
    • de montée en compétence sur l’analyse du courant

Gausscope, notre offre au service de la maintenance

Nous vous mettons à disposition la sonde et le logiciel, sans la tablette.
Vous réalisez les enregistrements, Nous analysons vos données en temporel et en fréquentiel.

479€ HT

/ mois

Offre Découverte

Sans engagement

1 Sonde

1 Tablette sous Windows 10

1 Connectique

1 Logiciel de virtualisation

1 Mode d'emploi

1 Didacticiel

1 Guide des pannes types

1975€ HT

Achat

1 Sonde

1 Connectique

1 Logiciel de virtualisation

1 Mode d'emploi

1 Didacticiel

1 Guide des pannes types

1 an de garantie

Sur devis

Expertise

Analyse personnalisée

Définition programme surveillance

Enregistrements

Rapport d'intervention

Recommandations

Sur devis

Formation

Accompagnement et prise en main

Analyser le courant

Formation sur mesure en intra-entreprise programme surveillance

Voir toutes nos offres
